Membuat rangkaian lampulalu lintas sederhana

LATAR BELAKANG



Dalam kehidupan sehari-hari, manusia selalu berhadapan dengan perangkat elektronika, hampir di segala tempat pasti dijumpai peralatan-peralatan elektronika. Peralatan-peralatan elektronika tersebut tersusun dari berbagai macam komponen elektronika. Komponen-komponen tersebut membentuk satu kesatuan hubungan yang disebut sebagai suatu rangkaian elektronika. Rangkaian elektronika ini menimbulkan suatu aktivitas yang membantu atau sangat bermanfaat bagi manusia. Dalam suatu rangkaian elektronika, kaki-kaki komponen yang satu dengan kaki-kaki yang lain tidak dihubungkan secara langsung, tetapi kaki-kaki komponen tersebut ditempelkan atau disolder ke suatu lempengan atau papan yang disebut dengan PCB (Printed Circuit Board).

Terdapat dua cara dalam pembuatan rangkaian, pertama secara konvensional dan kedua secara komputerisasi. Pembuatan rangkaian secara konvensional, yaitu merangkai sendiri rangkaian tersebut dengan sebuah papan yang disebut dengan PCB (Printed Circuit Board), yang dilengkapi dengan gerbang-gerbang logika, lalu dicek menggunakan LED. Tetapi membuat rangkaian sendiri akan menghabiskan banyak biaya, kesulitan dalam membeli peralatan rangkaian, dan dapat terjadi kesalahan sambungan atau alat yang dipakai mengalami kerusakan.

ALAT DAN KOMPONEN

- IC 555



-IC 4017

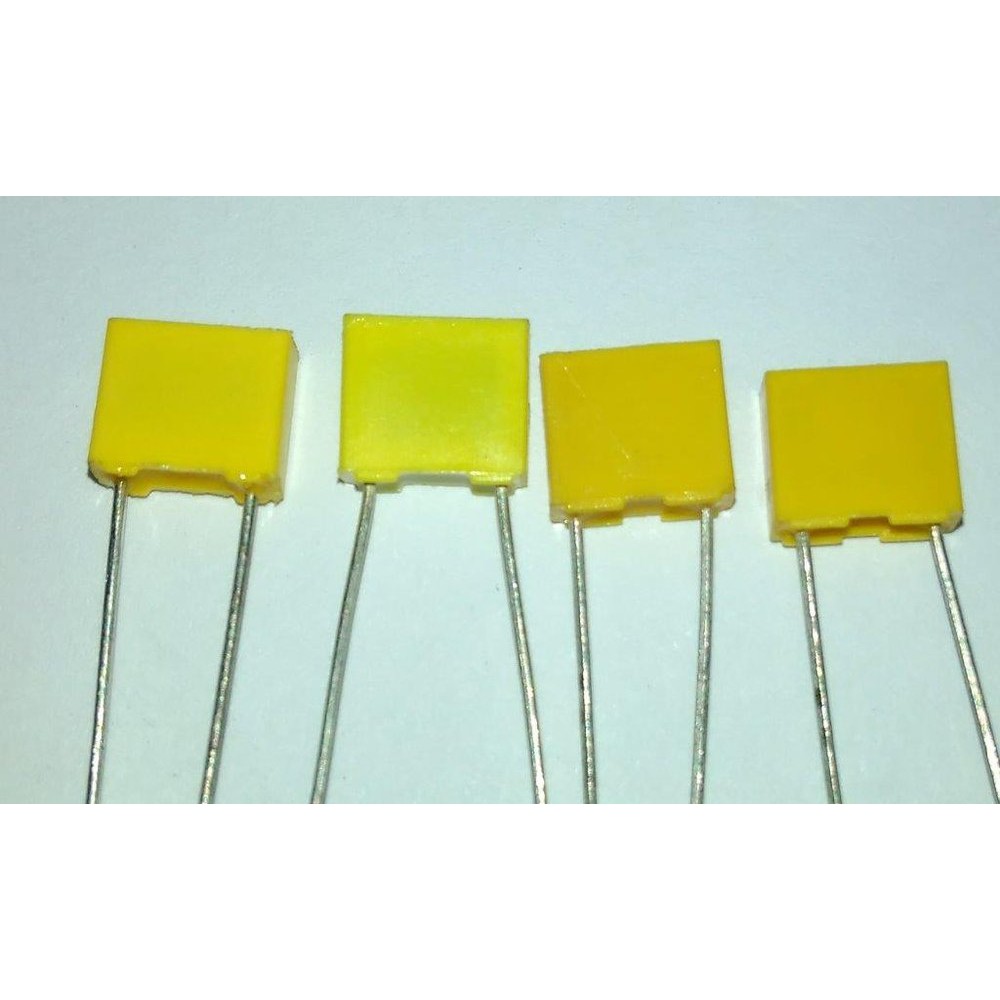

-Capacitor 6,8nf



-Capacitor 0.01mf



-Resistor 220, 22K, 100k



-Dioda



-LED (red,yellow,green)



LANGKAH LANGKAH DALAM MEMASANG RANGKAIAN SEDERHANA LAMPU LAMPULINTAS

- Memiliki/Mengetahui tempat komponen berada
adapun gambar rangkaian komponen seperti ini
- Masukan setiap komponen pada lubang yang sesuai
-Kemudian jika sudah maka, sambung setiap komponen yang saling berhubungan dengan timah yang dipanaskan solder (dianjurkan juga menggunakan alat penyedot timah untuk membersihkan papan PCB dari  sisa timah yang di solder
-Lalu sambung kancing batrai dengan batrai
-(selsai)

ADAPUN HASIL JADI

Sekian Terimakasih

Kurang Lebihnya Mohon Maaf

Membuat Lampu Flip Flop

LATAR BELAKANG

Dalam kehidupan sehari-hari, manusia selalu berhadapan dengan perangkat elektronika, hampir di segala tempat pasti dijumpai peralatan-peralatan elektronika. Peralatan-peralatan elektronika tersebut tersusun dari berbagai macam komponen elektronika. Komponen-komponen tersebut membentuk satu kesatuan hubungan yang disebut sebagai suatu rangkaian elektronika. Rangkaian elektronika ini menimbulkan suatu aktivitas yang membantu atau sangat bermanfaat bagi manusia. Dalam suatu rangkaian elektronika, kaki-kaki komponen yang satu dengan kaki-kaki yang lain tidak dihubungkan secara langsung, tetapi kaki-kaki komponen tersebut ditempelkan atau disolder ke suatu lempengan atau papan yang disebut dengan PCB (Printed Circuit Board).

Terdapat dua cara dalam pembuatan rangkaian, pertama secara konvensional dan kedua secara komputerisasi. Pembuatan rangkaian secara konvensional, yaitu merangkai sendiri rangkaian tersebut dengan sebuah papan yang disebut dengan PCB (Printed Circuit Board), yang dilengkapi dengan gerbang-gerbang logika, lalu dicek menggunakan LED. Tetapi membuat rangkaian sendiri akan menghabiskan banyak biaya, kesulitan dalam membeli peralatan rangkaian, dan dapat terjadi kesalahan sambungan atau alat yang dipakai mengalami kerusakan.

Di zaman modern seperti sekarang ini, banyak lampu hias atau tulisan berjalan dengan menggunakan lampu LED. Pada Lampu flip-flop yang penyusun buat ini masih merupakan rangkaian sederhana, dengan mengekplorasi rangkaian yang sederhana ini akan menjadi rangkaian yang lebih bagus, sebagai contoh pada rangkaian tulisan berjalan yang biasa terdapat pada kantor-kantor

ALAT DAN KOMPONEN



-Baterai kotak ukuran kecil 9V

-Capasitor 10MF

-Kancing baterai

-LED

-Resistor 47K ohm

-Resistor 200 ohm

-Solder

-Timah

-Papan PCB

-IC 555

LANGKAH LANGKAH DALAM MEMASANG RANGKAIAN FLIP FLOP

- Memiliki/Mengetahui tempat komponen berada
adapun gambar rangkaian komponen seperti ini
- Masukan setiap komponen pada lubang yang sesuai
-Kemudian jika sudah maka, sambung setiap komponen yang saling berhubungan dengan timah yang dipanaskan solder (dianjurkan juga menggunakan alat penyedot timah untuk membersihkan papan PCB dari  sisa timah yang di solder
-Lalu sambung kancing batrai dengan batrai
-(selsai)

 Hasil Jadi



 Adapun Tutorial Memasang rangkaian flip flop seperti berikut :

FUNGSI DARI KOMPONEN KOMPONEN FLIP FLOP

-Batrai
berfungsi sebagai sumber Energi untuk mengalirkan listrik

-Capasitor
berfungsi sebagai Penyimpan arus atau tegangan listrik. Sebagai Konduktor yang dapat melewatkan arus AC (Alternating Current) Sebagai Isolator yang menghambat arus DC (Direct Current)

-Kancing batrai
 berfungsi untuk menghantarkan energi dari batrai ke papan PCB

-LED
berfungsi sebagai indikator atau sinyal indikator/lampu indikator

-Resistor
berfungsi untuk menahan sebagian arus listrik agar sesuai dengan kebutuhan suatu rangkaian elektronika dan untuk menurunkan tegangan sesuai dengan yang dibutuhkan oleh rangkaian elektronika.

-Solder
berfungsi untuk melelehkan Timah

-Timah
berfungsi untuk menyambungkan aliran rangkaian listrik

-Papan PCB
sebagai penghubung rangkaian komponen elektronika

-IC 555
 berfungsi sebagai penunda waktu (Delay Timer), rangkaian flip-flop, dan osilator.
